L’AC SMART est équipé d’un LED de statut, située dans le couvercle de boîtier. La couleur et le motif de flash de la LED indiquent l’état opérationnel de la borne de recharge. En outre, la LED de statut peut être éteinte à l’aide de la fonction d’inactivité de la LED si l’état de la borne de recharge ne change pas pendant une période de temps définie, par exemple pendant le processus de charge. Une fois que le statut de la borne de recharge change, la LED de statut est actifve à nouveau et le minuteur est réinitialisé. Vous trouverez ci-dessous un aperçu de la signification du comportement des LED ainsi que des instructions pas à pas pour régler la luminosité des LED et l’inactivité des LED.
Signification du comportement des LED
Pour utiliser la fonction de facturation des excédents photovoltaïques, vous pouvez utiliser toutes les variantes de nos AC SMART VALUE et ADVACNED. Ces éléments demandent la version du microprogramme 01.02.15 ou plus récente. Vous pouvez voir quelle version de microprogramme est installée sur votre AC SMART dans le serveur web de votre AC SMART.
Si la version de microprogramme installée de votre AC SMART est obsolète, vous trouverez la dernière version de microprogramme dans notre catalogue en ligne Weidmüller pour l’AC SMART dans la rubrique Téléchargements.

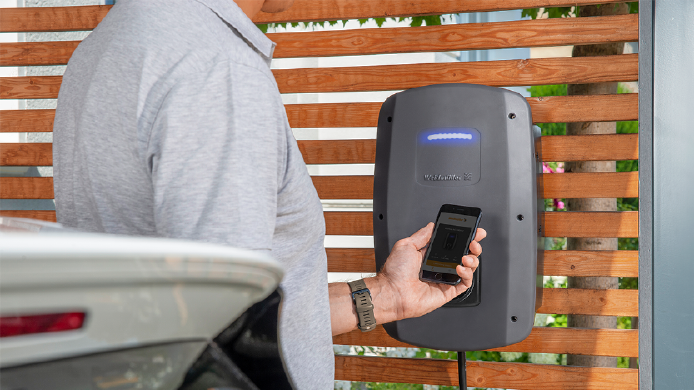

Lorsque l’AC SMART a reconnu un raccordement à un véhicule et qu’il est prêt pour la recharge, le LED de statut s’allume en bleu. Dès que le processus de charge démarre, le LED de statut clignote en bleu.
La signification des autres couleurs et le comportement de clignotement sont montrés dans l’aperçu.

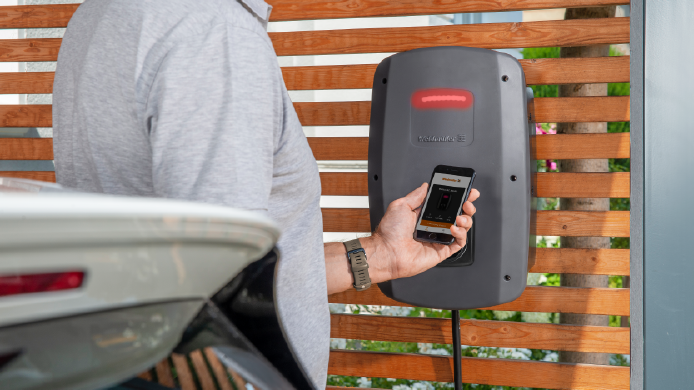

Si l’AC SMART détecte une défaillance, le processus de charge se termine et la LED de statut s’allume en rouge. Si l’AC SMART est connecté à l’application AC SMART ou accessible via le serveur web, vous trouverez des descriptions de panne détaillées et des mesures de dépannage dans l’application AC SMART et dans le serveur web. Vous trouverez également des mesures de dépannage au chapitre 12 des instructions d’utilisation AC SMART (catalogue en ligne Weidmüller dans Téléchargements)
Réglage de la luminosité de la LED

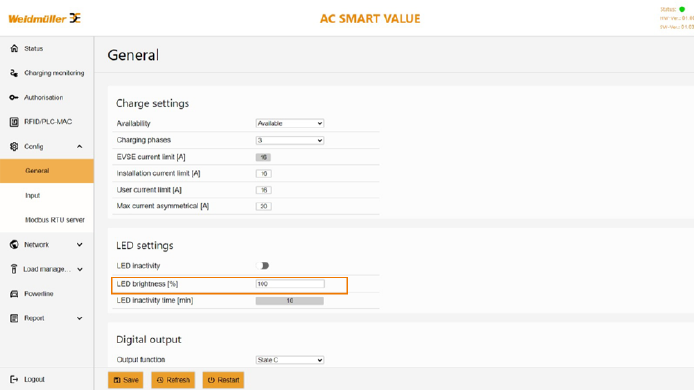

Dans l’élément de menu Config sous Généralités, vous trouverez les réglages pour la luminosité de la LED de statut. Dans le champ Luminosité LED [%], vous pouvez définir une valeur pour la luminosité de la LED. Confirmez votre saisie avec Sauvegarder .
Réglage de l'inactivité du voyant
Réglages dans l'application

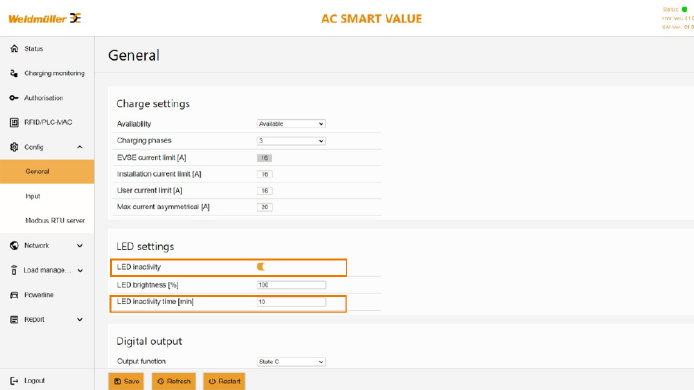

Dans l’élément de menu Config sous Généralités , vous trouverez les réglages pour la fonction d’inactivité de la LED. Activez l’option d’inactivité de la LED et spécifiez l’heure après laquelle la LED de statut doit être éteinte si l’état de l’AC SMART ne change pas. Confirmez votre saisie avec Sauvegarder
Réglages dans l'application
Les réglages de luminosité et d’activité de la LED peuvent également être effectués dans l’application.
